製品に関するご相談
あなたのメールアドレスは公開されません。必須フィールドはマークされています *
英語

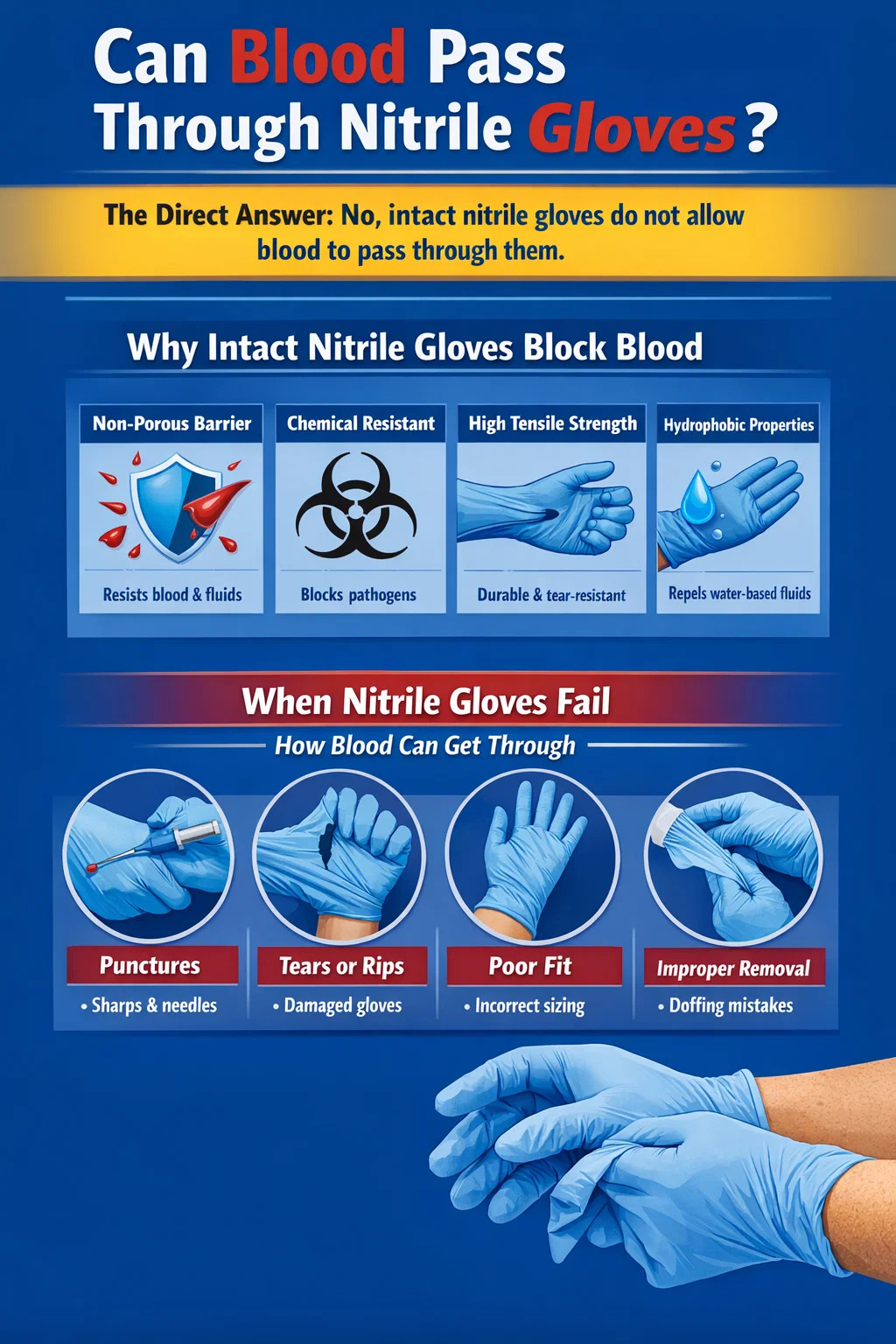

通常の状態では、 完全なニトリル手袋は血液を通過させません。 ニトリルゴムは高密度の合成材料で、血液やその他の体液などの液体に対して連続的なバリアを形成します。これが、世界中の医療、研究室、緊急対応現場でニトリル手袋が主な選択肢となっている主な理由の 1 つです。
しかし、その言葉の中で「無傷」という言葉は非常に重要な意味を持っています。手袋が破れたり、穴が開いたり、製造上の欠陥が検出されなかったり、誤って使用されたりすると、血液、またはそれに含まれる病原体が皮膚に到達する可能性があります。手袋の素材自体は、標準的な使用条件下では血液を吸収したり受動的に透過させたりしませんが、物理的な破損によりすべてが変化します。
この記事では、ニトリルのバリア特性の背後にある科学、知っておくべき実際の障害点、ニトリルとラテックスやビニールの比較、およびプロセス中に自分自身を汚染することなく手袋を着脱するための正しい手順を詳しく説明します。
ニトリルブタジエンゴム (NBR) は、アクリロニトリルとブタジエンから作られる合成コポリマーです。天然ゴムラテックスとは異なり、植物由来のタンパク質が含まれていないため、臨床環境で重大な懸念事項である I 型ラテックスアレルギーのリスクが排除されます。ニトリルの分子構造は加硫中に緊密に架橋され、油、化学薬品、血液などの水性液体に対して高い耐性を持つ非多孔質フィルムを形成します。
ニトリル手袋を血液に対して効果的にする主な特性は次のとおりです。
血液はほとんどが水であり (体積の約 55% は血漿)、浮遊細胞とタンパク質が含まれています。ニトリルは疎水性で構造的に非多孔性であるため、水ベースの液体をはじき、フィルムを通過する液体の受動的な移動を防ぎます。これは、例えば液体が毛細管現象によって浸透する多孔質の布地とは根本的に異なります。
すべてのニトリル手袋が同じように作られているわけではありません。厚さ (ミル (1000 分の 1 インチ) 単位で測定) は、手袋の耐穿刺性と耐久性に直接影響します。厚手の手袋を使用すると、リスクの高い環境での保護範囲が広くなりますが、外科手術や細かい運動を必要とする作業では重要な触覚の感度が低下します。
| 手袋の種類 | 一般的な厚さ (ミル) | 共通使用 | 耐突き刺し性 |
|---|---|---|---|
| 試験用ニトリル(薄手) | 2.0 – 3.0 | 一般検査、瀉血 | 中等度 |
| 標準医療用ニトリル | 3.5~5.0 | 臨床処置、応急処置 | 良い |
| 耐久性の高いニトリル | 6.0 – 8.0 | 解剖、危険物、工業用 | 高 |
| 外科用ニトリル | 2.5 – 3.5 | 無菌手術野 | 中等度 to Good |
日常的な患者ケア、採血、創傷治療など、血液にさらされるほとんどのシナリオでは、標準的な 3.5 ~ 5.0 ミルの医療用ニトリル手袋が適切な保護を提供します。鋭利な骨片、メス、または針を使用するリスクの高い作業では、手袋を二重に着用することが広く推奨されています。研究によると、手袋を二重に着用すると、内側の手袋の穿孔率が約減少することが示されています。 60~70% 外科手術における単一手袋との比較。
素材自体には問題はありません。弱点は、手続き上、環境上、そして人間的なものです。手袋を着用している場合でも血液にさらされる最も一般的な方法は次のとおりです。
完璧な製造プロセスはありません。 ASTM D6319 (ニトリル検査用手袋用) や ISO 11193 などの規制基準では、ピンホールや欠陥に対して一定の許容品質レベル (AQL) が認められています。医療グレードの手袋は通常、AQL 1.5 を満たす必要があります。これは、1,000 個の手袋のバッチの中で、最大 15 個に液体の浸透を可能にする欠陥がある可能性があることを意味します。 AQL 数値が低いほど、品質管理が厳格であることを示します。手術用手袋の AQL は 1.0、さらには 0.65 であることがよくあります。工業用または食品サービス用のニトリル手袋を医療目的で使用している場合、AQL が大幅に高くなり、保護の信頼性が低くなる可能性があります。
針、メスの刃、骨の破片、ステープルの針、ガラスの破片はニトリルを容易に貫通します。標準的な 23 ゲージの皮下注射針は、ニトリル検査用手袋をほとんど抵抗なく通過します。穴が開くと、血液が皮膚に直接到達する経路ができます。これが、安全な鋭利物廃棄手順と無針点滴システムが医療現場の標準になっている理由です。手袋が構造的に壊れているからではなく、手袋が設計上耐切傷性や耐刺傷性を備えていないためです。
小さすぎる手袋を着用すると、素材へのストレスが増大し、特に親指の股や指の縫い目の周囲での微小な破れが加速します。特大の手袋は束になって折りたたまれ、器用さが低下し、手首に隙間が生じ、上から血液が侵入する可能性があります。適切なフィット感は単なる快適さだけではなく、安全性にも直接影響します。
使い捨てニトリル手袋は、1 回限りの短時間の作業向けに設計されています。同じ靴を長時間着用すると、特に指を繰り返し曲げていると、ニトリルフィルムに進行性の微小亀裂が発生します。一部の医療従事者は、複数の患者とのやり取りで 30 ~ 60 分間同じ検査用手袋を着用しているのが観察されており、これにより手袋の破損と相互汚染の両方のリスクが大幅に増加します。
ニトリルは、ケトン (アセトン)、塩素化溶媒、一部の高濃度アルコールなどの特定の溶媒や化学物質に長時間接触すると分解します。医療現場では、特に血液の取り扱いに関してこれが懸念されることはほとんどありませんが、手袋がすでに化学的に劣化している場合、血液に対するバリア機能が損なわれます。ニトリル手袋を非標準物質に使用する前に、必ず化学適合性表を確認してください。
これはおそらく最も過小評価されている故障モードです。医療従事者を対象とした調査によると、 手袋を外す試みの最大 52% が皮膚の汚染を引き起こす 適切なドッフィング技術が守られていない場合。血液で汚染された手袋の外面が取り外しの際に手首や手に触れた場合、作業中に手袋が提供していた保護は最終段階で無効になります。
特に血液の場合、手袋の素材間の比較は、バリアの完全性と耐薬品性の両方において重要です。 3 つの主要なタイプをまとめると次のようになります。
| プロパティ | ニトリル | ラテックス | ビニール(PVC) |
|---|---|---|---|
| 血液関門(無傷) | 素晴らしい | 素晴らしい | 中等度 |
| 耐突刺性 | 高 | 高 | 低い |
| アレルギーのリスク | なし(ラテックスフリー) | 医療従事者の最大 17% が影響を受ける | 非常に低い |
| 伸縮性・フィット感 | とても良い | 素晴らしい | 貧しい |
| 耐薬品性 | 広い | 中等度 | 限定 |
| 欠陥率(典型的なAQL) | 1.0~1.5 | 1.0~1.5 | 1.5~4.0 |
ビニール手袋は、PVC の硬い性質により、指のしわに応力点が生じるため、欠陥率が著しく高く、フィット感が劣ります。労働衛生関連の文献に掲載されている研究では、ビニール手袋はニトリルやラテックスと比較して、目に見える欠陥や顕微鏡的な欠陥の発生率が大幅に高いことが一貫してわかっています。 血液にさらされる作業では、ビニール手袋の使用はお勧めできません。
ラテックスは依然として好調を維持していますが、そのアレルギーのリスク(定期的に曝露している医療従事者の推定 8 ~ 17% が影響を受けている)により、施設内で粉末ラテックス手袋の使用が広範囲に禁止され、デフォルトの選択肢としてニトリルが好まれるようになっています。このため、多くの病院では完全にニトリルを使用しています。
血液に関する懸念は、血液自体だけではなく、血液が運ぶ可能性のある病原体にもあります。職業環境で懸念される 3 つの主要な血液由来病原体は、HIV、B 型肝炎ウイルス (HBV)、および C 型肝炎ウイルス (HCV) です。手袋がこれらの特定のリスクとどのように相互作用するかを理解することで、重要な背景が追加されます。
HIV は体外では比較的脆弱なウイルスです。完全なニトリル手袋は、血液を介した HIV 感染に対する完全なバリアを提供します。 CDC と OSHA は両方とも、ニトリルを含む使い捨て手袋を適切に使用すれば、HIV に感染した可能性のある血液との皮膚接触を防ぐことができることを確認しています。手袋を介した針刺しによる職業感染リスクは、1 件あたり約 0.3% です。手袋自体は針を除去しませんが、皮膚に接触する前に針からかなりの量の血液を拭き取り、接種源を減らします。
HBV は HIV よりも耐久性と感染力が大幅に優れています。表面上では最長 7 日間生存でき、針刺しあたりの感染率ははるかに高くなります (e 抗原の状態に応じて 6 ~ 30% と推定されます)。このため、手袋を損傷なく使用することがさらに重要になります。壊れていないニトリル手袋は、HBV に汚染された血液が無傷の皮膚に完全に到達するのを防ぎます。リスクはほぼ完全に、穴、破れ、不適切な取り外しなど、手袋の故障箇所に集中しています。
針刺しによる HCV 感染リスクは 1 件あたり約 1.8% です。 HBV と同様に、血液と血液の直接接触によって感染します。ニトリル手袋は、損傷していなければ、HCV 陽性の血液が皮膚に到達するのを防ぎます。 HCV が損傷していないニトリル手袋素材を透過できるという証拠はありません。
要約すると: 無傷のニトリル手袋は、これら 3 つのウイルスすべての感染経路をブロックします。 暴露のリスクは、手袋の素材を通した受動的な浸透によるものではなく、手袋の物理的な破損または適切な手順によるものです。
手袋を外すときは血液接触の最も危険な瞬間の 1 つであるため、正しい手順を詳しく説明する価値があります。次の手順は CDC および WHO の推奨事項に基づいています。
このシーケンスにより、次のことが保証されます。 除去中に汚染された外面が素肌に触れることはありません。 これらの手順のいずれかをスキップしたり急いだりする場合、処置後の血液接触が最もよく発生します。
ニトリル手袋の保護特性は永久的なものではありません。保管条件と年齢は、血液保護にとって重要な点で材料の完全性に影響を与えます。
ほとんどのメーカーは、保存期間を次のように割り当てています。 3~5年 正しく保管された場合のニトリル使い捨て手袋の場合。推奨される保管条件は次のとおりです。
オゾンと紫外線はニトリルゴムにとって特に有害であり、酸化劣化を引き起こして引張強度と伸びを低下させ、使用中に手袋が破れやすくなります。手袋を蛍光灯のある部屋や電気モーターの近くに長期間保管すると、記載されている使用期限よりも早く劣化する可能性があります。
血液にさらされる状況で使用する前に、古い在庫の手袋を必ず確認してください。劣化の兆候には、粘着性の増加、脆さ、変色、または目に見える表面の亀裂が含まれます。これらのいずれかが、印刷された有効期限に関係なく、手袋を廃棄する理由になります。
二重手袋(2 組の手袋を同時に着用する)は、リスクの高い処置において血液暴露のリスクを軽減するために使用される戦略です。それを裏付ける証拠は確実です。手術における手袋の穿孔を調査したコクランレビューでは、次のことが判明しました。 二重手袋により、インナーグローブの穴あきの頻度が約 71% 減少しました。 外科手術中に単一のペアを着用する場合と比較して。
メカニズムは単純です。外側の手袋が穴や破れに耐え、針や鋭利なものが両方の層を通過するまでに、たとえ内側の手袋も破れていたとしても、皮膚に移される血液の量は劇的に減少します。鋭利な刃物が 2 つの層の間を通過するときに、拭き取り動作もあります。
インジケーター システムは二重手袋着用をさらに一歩進めます。これらは、標準的なアウター グローブと組み合わせた、色付きのインナー グローブ (多くの場合、緑または紫) を使用します。外側の手袋に穴が開いた場合、色の変化によって着用者に警告が発せられ、損傷したバリアで作業を続ける前に直ちに手袋を交換する必要があります。
外科技師協会と周術期認定看護師協会は、すべての侵襲的外科手術に対して二重手袋を着用することを推奨しています。これは、鋭い骨片による穿刺の危険性が高い解剖作業でも標準的に行われています。
無傷のニトリル手袋が血液を遮断するという主張は逸話ではなく、手袋を医療用途に販売する前に実証可能なバリアの完全性を要求する複数の規制基準で成文化されています。
規制市場で健康診断用または手術用手袋として販売されるニトリル手袋は、臨床現場に届く前にこれらのテストに合格する必要があります。水漏れ試験(サンプリングされた各手袋に 1 リットルの水が満たされ、2 分間放置される)は、手袋が水性液体(血液もその 1 つ)に対して不浸透性のバリアを形成していることを確認するために特別に設計されています。
以下は、実際の労働条件における血液暴露のリスクを軽減する、具体的な行動指向の実践です。
あなたのメールアドレスは公開されません。必須フィールドはマークされています *
このフォームを使用して私に連絡することができます。
